Para el desarrollo de esta Actividad se parte de iniciar el programa y conocer la Interface.

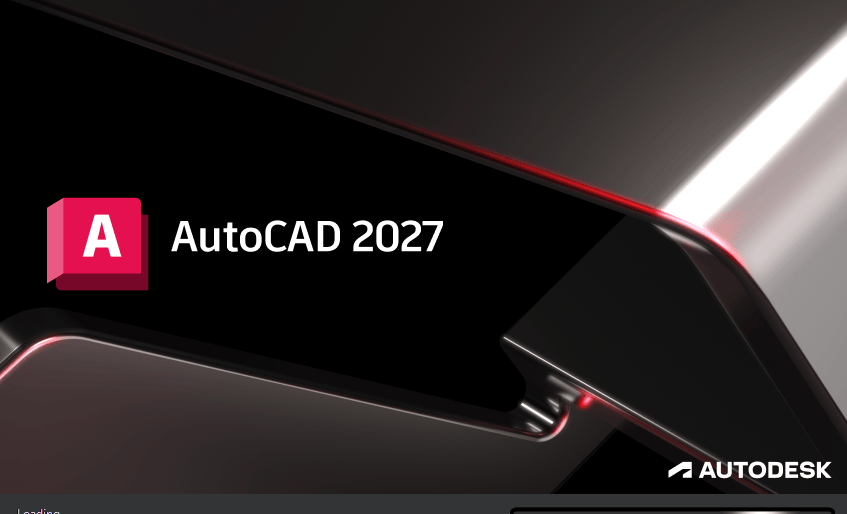

1. Abrir el programa

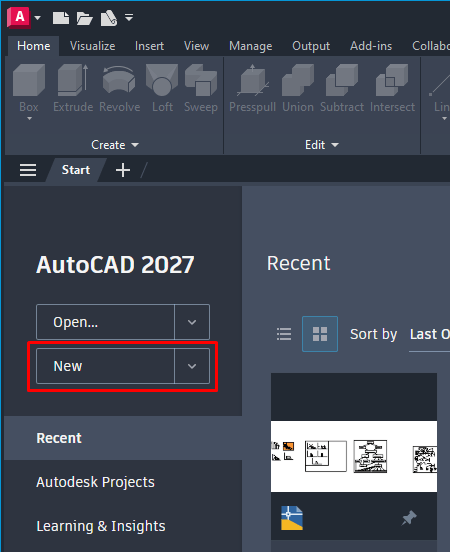

2. Iniciar un nuevo dibujo
3. Dibujar un rectángulo
comando rec esquina inferior 0,0
esquina superior 400,300
4. hacer zoom total
zoom
5. cambiar la rejilla a 5 unidades
grid
5
snap
5
6. hacer rejilla finita
grid
Limits
No
7. Establecer los límites del dibujo
limits
0,0
400,300
8. Línea de construcción
- Utilizar linea de construcción y establecer una línea horizontal y una línea vertical
- xl horizontal 50,50
- xl vertical 300,50
xl
h
50,50
enter
xl
v
350,50
enter
9. Plano con separadores
10. Cuadros de proceso
Colocar 5 rectangulos conlas siguientes coordenadas
- a. rec 300,0 y 400,50
- b. rec 300,0 y 400,10
- c. rec 300,10 y 400,20
- d. rec 300,20 y 400,35
- e. rec 300,35 y 400,50
- Selecciona los rectángulos y cambia el grosor de línea a 0.30 unidades
Consulta la Lección Textos para realizar lo siguiente

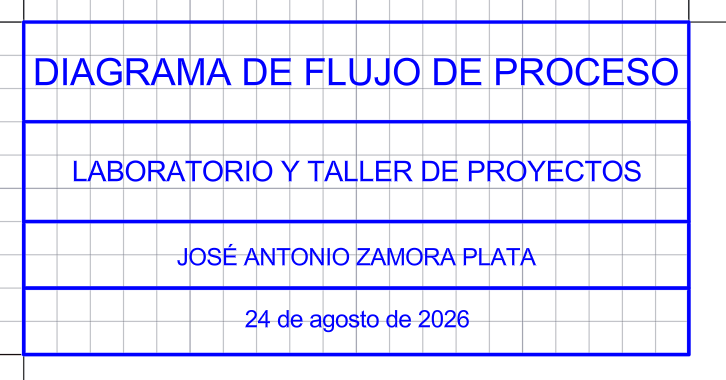

En las casillas del rectángulo deberas colocar la siguiente información
- DIAGRAMA DE FLUJO DE PROCESO
- LABORATORIO Y TALLER DE PROYECTOS
- NOMBRE Y APELLIDOS
- FECHA
El Tamaño del texto es 4 , 3, 2.5 Y 2.5 respectivamente. la justificación es MC.
Guarda el dibujo como Actividad 1 Nombre y entrega para Evaluación.
